所屬分類：繼電保護、二次回路測試儀器
產品時間：2022-04-25
簡要描述：儀器是電力行業用于互感器的專業測試儀器 參考標準：GB/T 22071.1-2018，GB/T 22071.2-2017 產品說明書檢定證書標準及規程產品圖集操作視頻 功能全面測試范圍廣，智能化程度高 裝置可存儲2000組測試數據，掉電不丟失 基于先進的低頻法測試原理，能應對拐點高達45kV的CT測試 注：關于產品購買、技術維護等服務，歡迎致電!

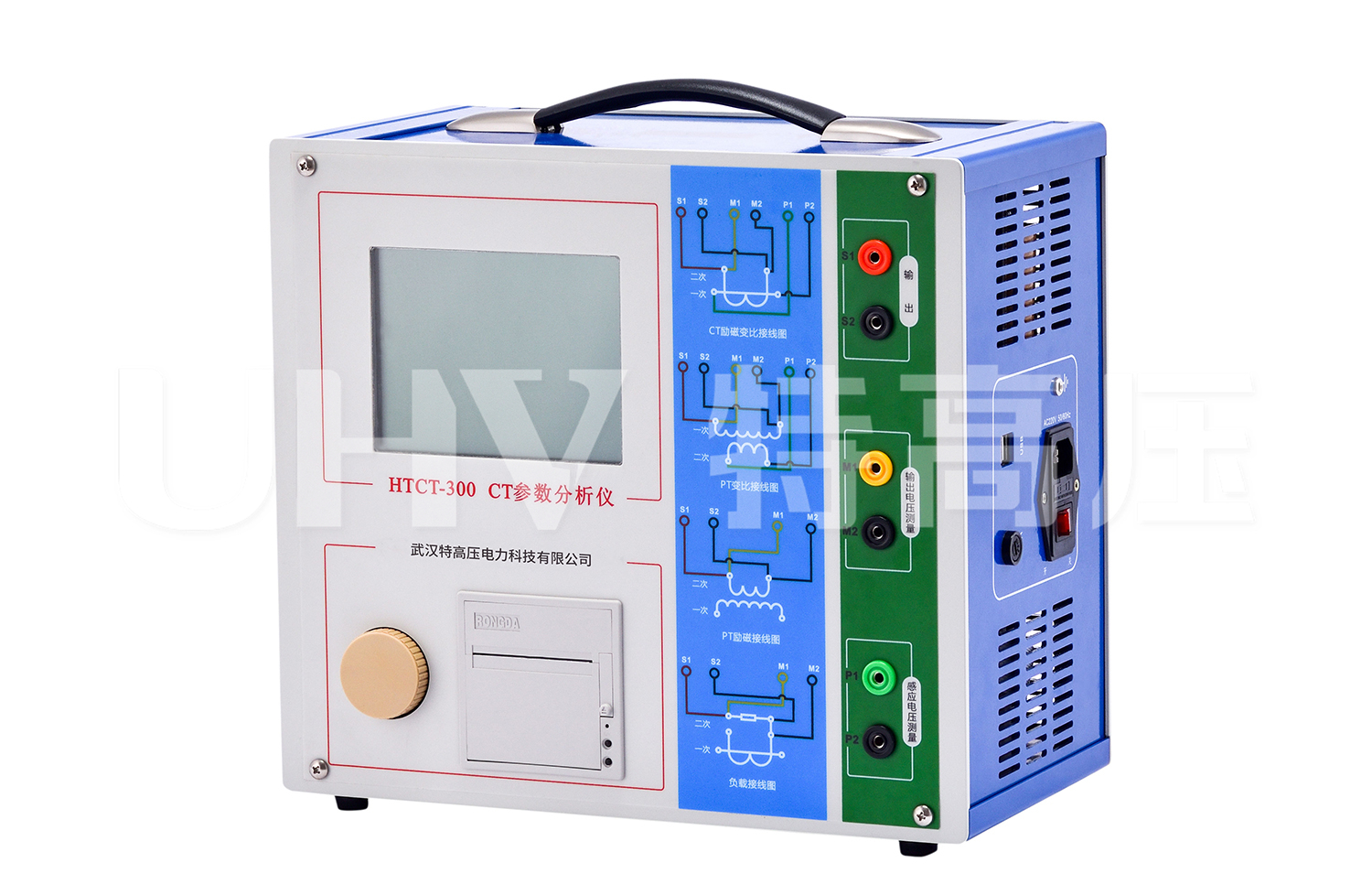

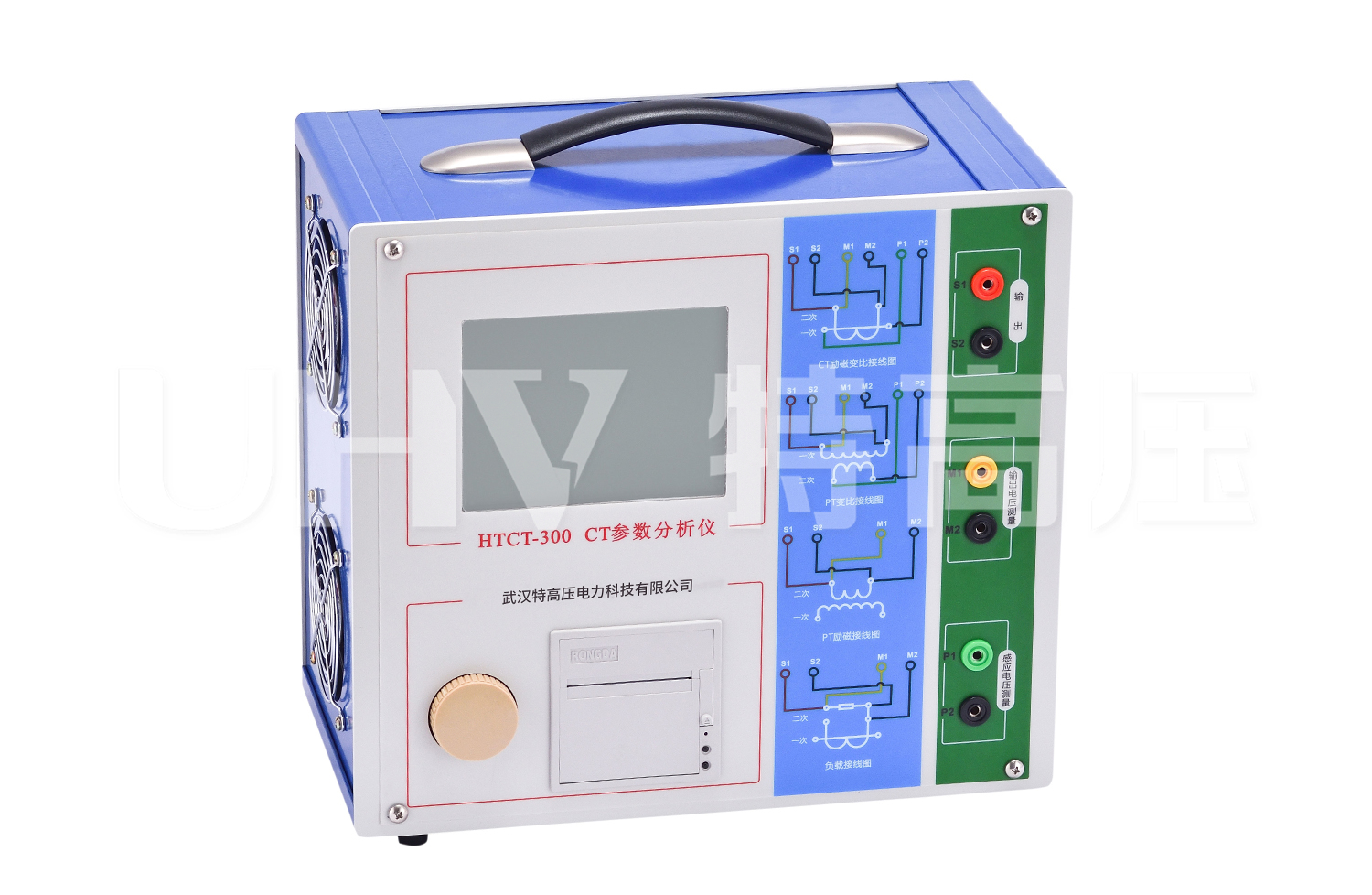

HTCT-300 CT參數分析儀是由本公司在廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代的電流、電壓互感器測試儀器。裝置采用高性能DSP和ARM、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高，是電力行業用于互感器的專業測試儀器
產品別稱：CT參數分析儀、CT分析儀、變頻CT分析儀、CTPT分析儀、互感器特性測試儀、變頻互感器特性測試儀、互感器暫態特性分析儀、電流互感器檢驗儀、CT特性分析儀、電流互感器參數分析儀、電流互感器特性分析儀、CT參數測試儀、電流互感器參數測試儀、電流互感器特性測試儀、互感器綜合測試儀
產品參數
| 測試用途 | 保護類CT，保護類PT |
| 輸出 | 0～180Vrms，12Arms，18A（峰值） |
| CT變比測量 | 范圍：1～40000 |
| 精度：±0.2% | |
| PT變比測量 | 范圍：1～40000 |
| 精度：±0.2% | |
| 相位測量 | 分辨率：0.5min |
| 精度：±5min | |
| 二次繞組電阻測量 | 范圍：0～300Ω |
| 精度：2%±2mΩ | |
| 交流負載測量 | 范圍：0～1000VA |
| 精度：2%±0.2VA | |
| 輸入電源電壓 | AC220V±10%，50Hz |
| 工作環境 | 溫度：－10℃ ～ 50℃，濕度：≤90% |
| 尺寸、重量 | 尺寸：340mm x 300mm x 150mm ，重量<9kg |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-8855-448
產品特征
1、功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
2、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
3、測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
4、基于先進的低頻法測試原理，能應對拐點高達45kV的CT測試。
5、界面友好美觀，全中文圖形界面。
6、裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。
7、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
8、易于攜帶，裝置重量<9kg。
產品視頻
產品圖集
保險管
電源線
測試專用線
測試專用線
測試專用線
接地線

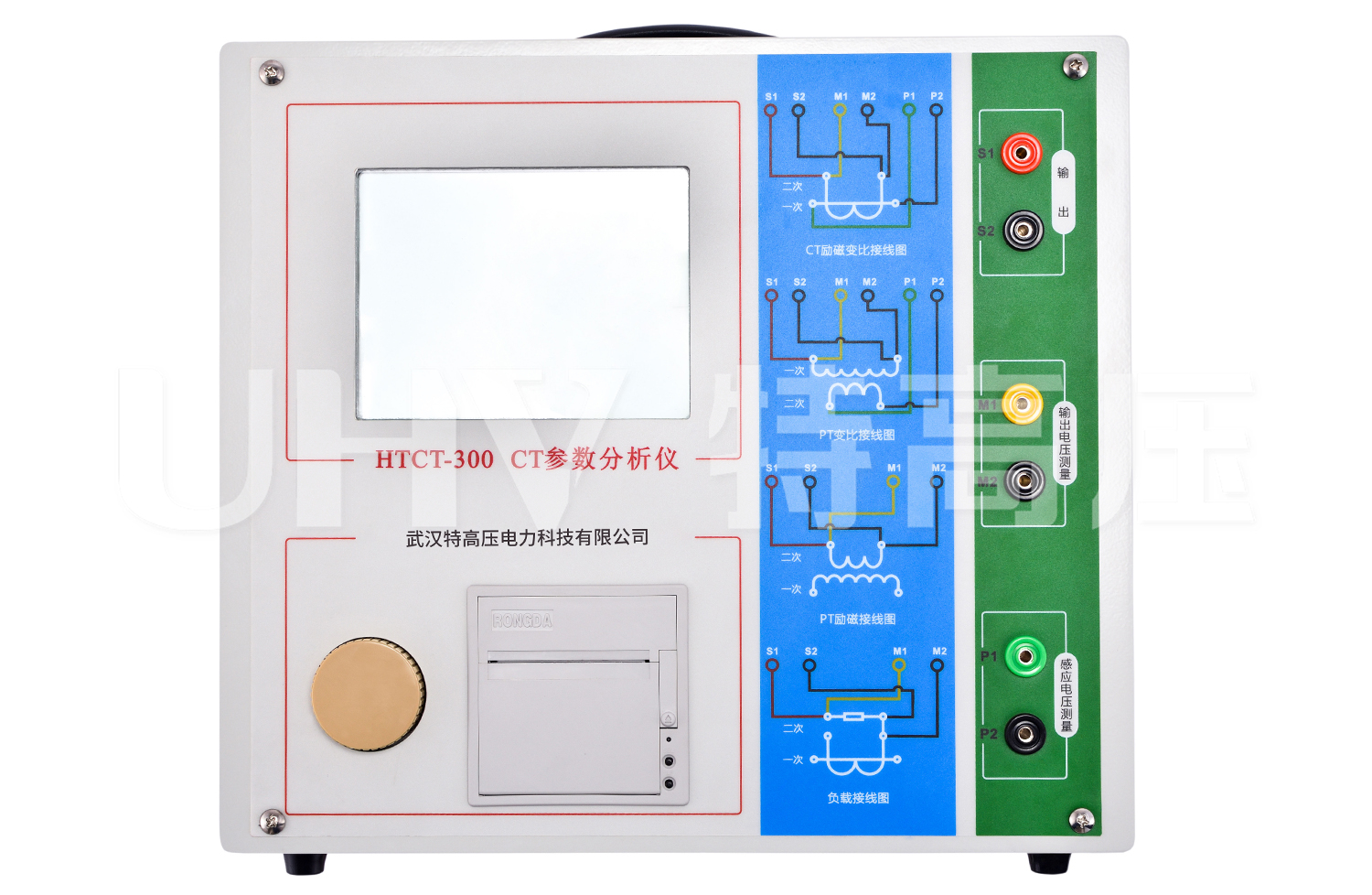

操作面板
輸出插孔
電源開關
風扇
附件包
儀器外箱
