所屬分類：電纜、線路測試儀器
產品時間：2022-04-25
簡要描述：用于架空輸電線路發生長久性接地(短路)或斷路(開路)時測量故障點的專用儀器 參考標準：DL/T 849.1-2004 產品說明書檢定證書標準及規程產品圖集視頻拍攝中 自帶電池交直流兩用 具有圖形和數字顯示功能，操作方便 關鍵部件全部采用進口元件，保證測試結果精準度 注：關于產品購買、技術維護等服務，歡迎致電!

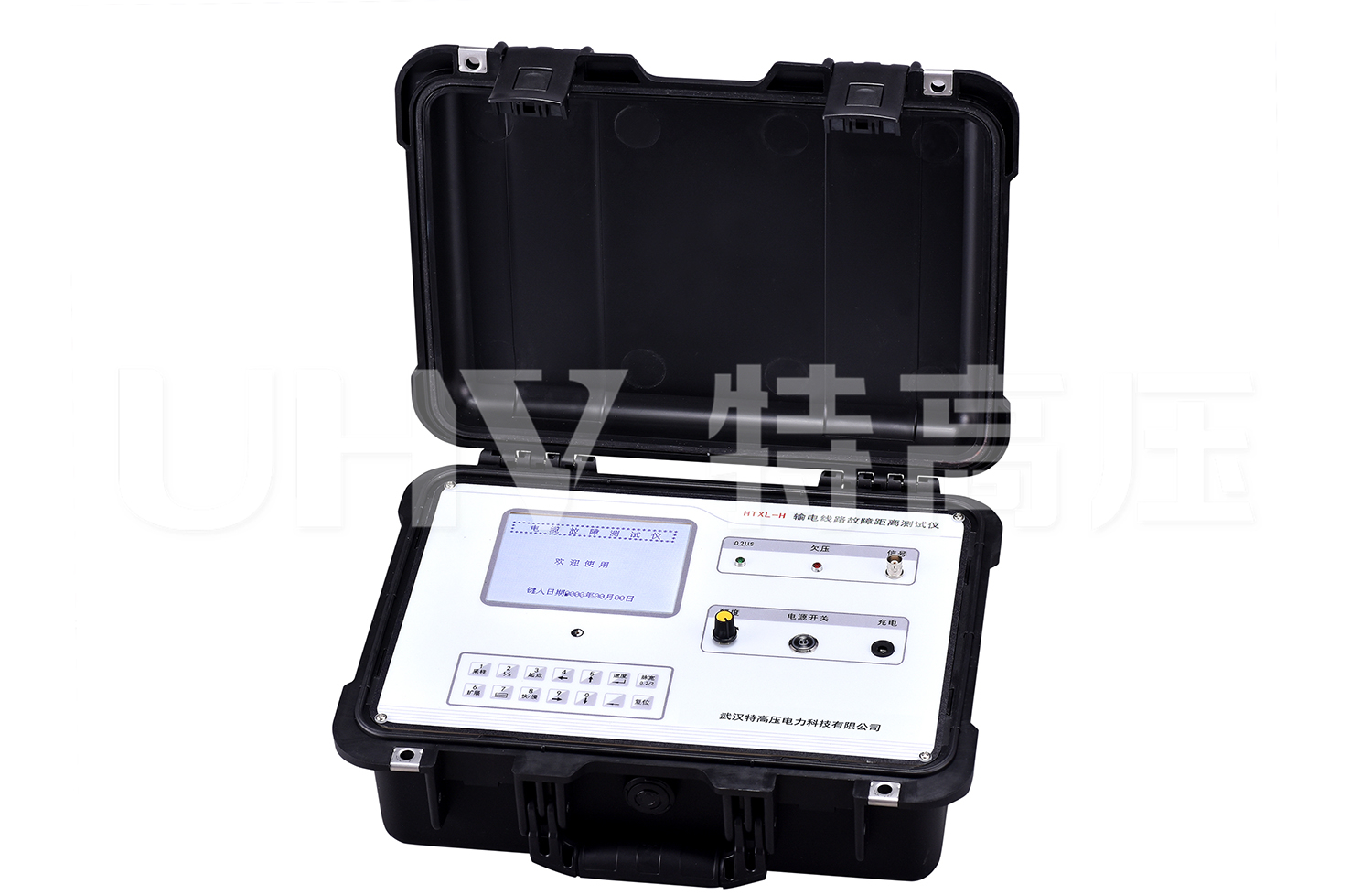

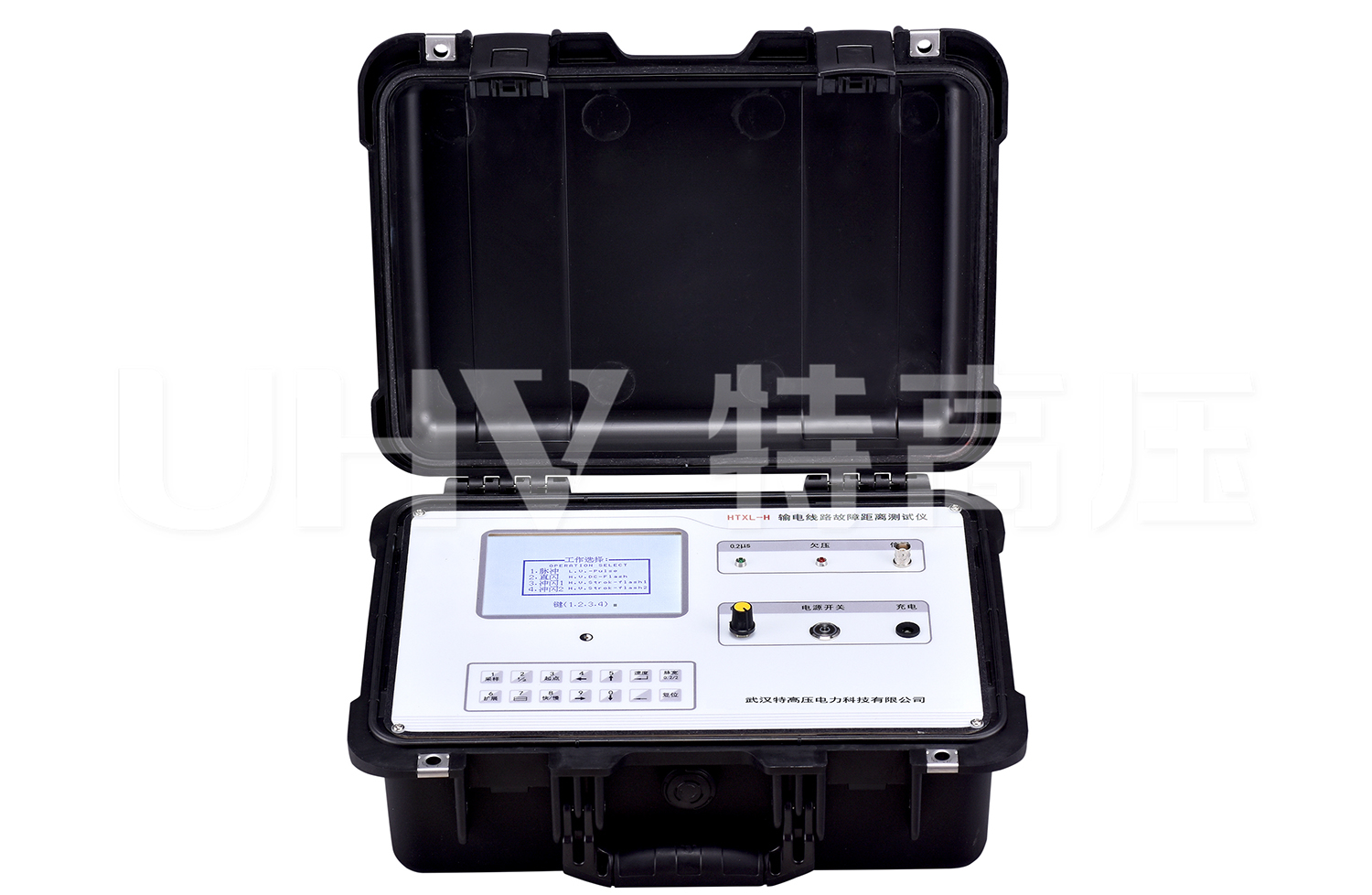

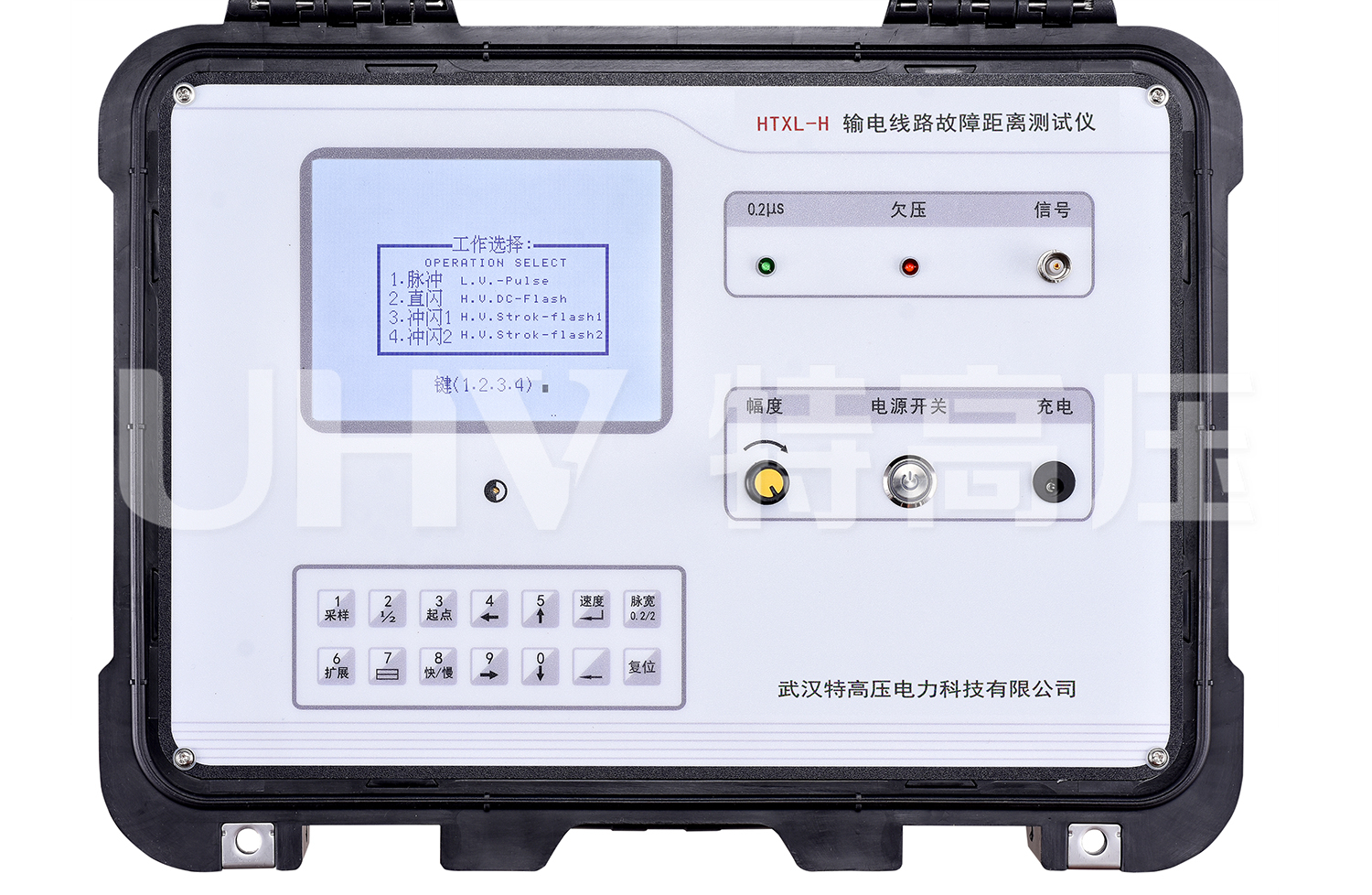

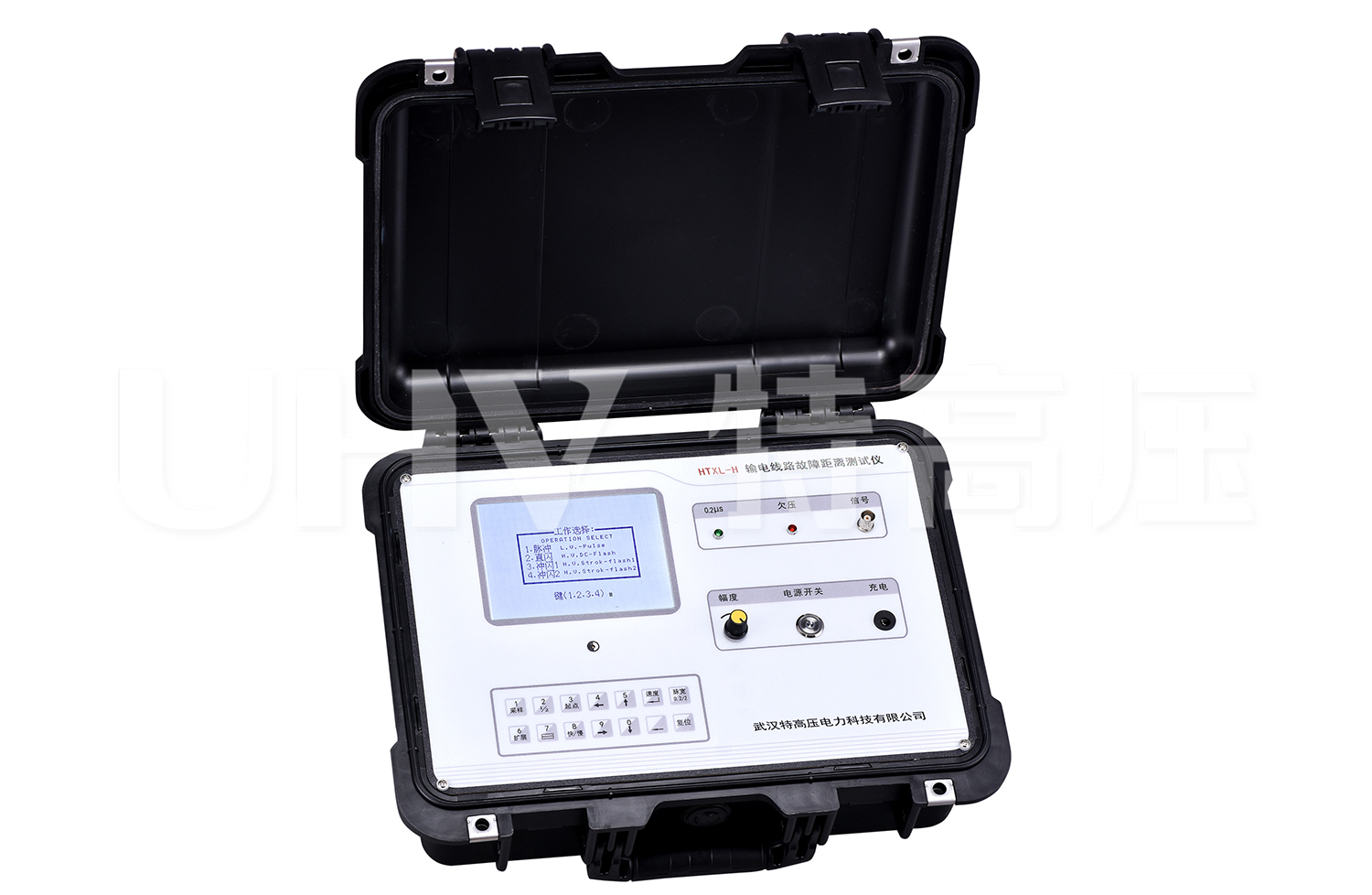

本儀器是用于架空輸電線路發生長久性接地(短路)或斷路(開路)時，測量故障點到測量點(變壓器)的距離。
本儀器適用于10kV及以上各電壓等級的架空輸電線，當發生故障時，只要在變電站內對故障線路進行測試，就可準確地測出故障距離，確定故障桿塔，便于搶修人員快速查找故障，縮短搶修時間。
本儀器必須在線路停電的基礎上才能使用，它具有體積小，攜帶方便，自帶電池交直流兩用，具有圖形和數字顯示功能，操作方便。
產品別稱：WG-16C輸電線路故障距離測試儀、線路故障距離測試儀、線路故障測試儀
| 環境溫度 | －10℃～40℃ | |
| 測量誤差 | 粗測誤差±1% | |
| 測試距離 | 最長不小于16km | |
| 最短測試距離（盲區） | 1～3m | |
| 采樣速率 | 25MHz | |
| 電源與功耗 | 交流或機內直流供電 | |
| AC 220V±10% | 功耗不大于10W | |
| DC 6V/7AH | 功耗不大于6W | |
| 機內發送脈沖寬度與幅度 | 0.2μs， 100～120V | |
| 2μs， 150～160V | ||
| 工作方式 | 低壓脈沖、直流高壓閃測及沖擊高壓閃測法 | |
| 顯示分辨率 | V/50米、V為傳播速度m/μs | |
| 顯示方式 | 320×240 LCD液晶帶背光顯示 | |
| 質 量 | 6kg | |
| 體 積 | 500×300×195mm3 | |
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
